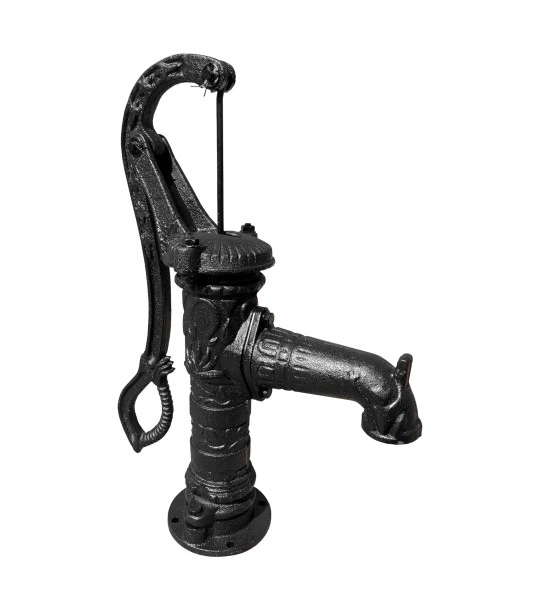

RUČNÍ ČERPADLO HP-75 NOSTALGIK

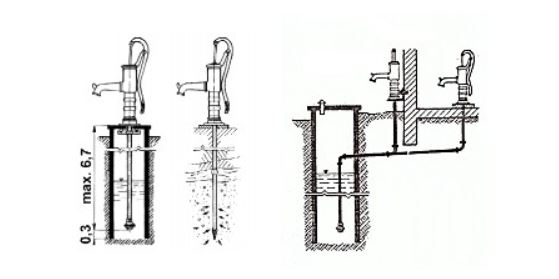

Ruční čerpadla HP-75 Nostalgik jsou určena k čerpání čisté užitkové vody bez mechanických nečistot do teploty 40°C. Čerpadla lze použít pro studny kopané, vrtané nebo ražené o maximální hloubce 7 m, resp. svislá vzdálenost mezi horní polohou pístu a hladinou vody ve studni nesmí přesáhnout 7 m. Lze je umístit dle potřeby i mimo studnu, např. ve sklepě, kde není nebezpečí zamrznutí vody v tělese. Pokud je čerpadlo umístěno venku, je ho nutné v zimním období buď demontovat, nebo dokonale chránit před zamrznutím.




Čerpací soustava sestává ze stojanu s výtokem, sacího potrubí a sacího koše. V tělese stojanu se pohybuje pomocí táhla píst, opatřený koženou manžetou a výtlačným ventilem. V horní části stojanu je svrcholek, který podpírá vahadlo (páku). Svrcholek je otočný kolem svislé osy a po povolení dvou šroubů můžeme vahadlo (páku) natočit do nejvýhodnější pracovní polohy. Spodní část stojanu je přišroubována dvěma šrouby k talíři, který slouží k upevnění čerpadla na poklop studny a k našroubování sacího potrubí. Pro studnu kopanou nebo vrtanou je sací potrubí opatřeno sacím košem, pro studnu raženou v písčitých terénech je sací koš nahrazen rážecím hrotem, který současně tvoří „pažení studny“.

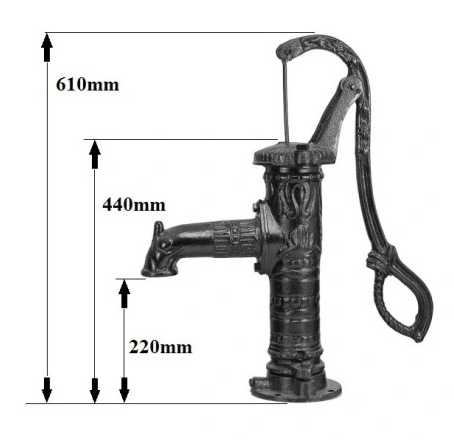

Rozměry:
