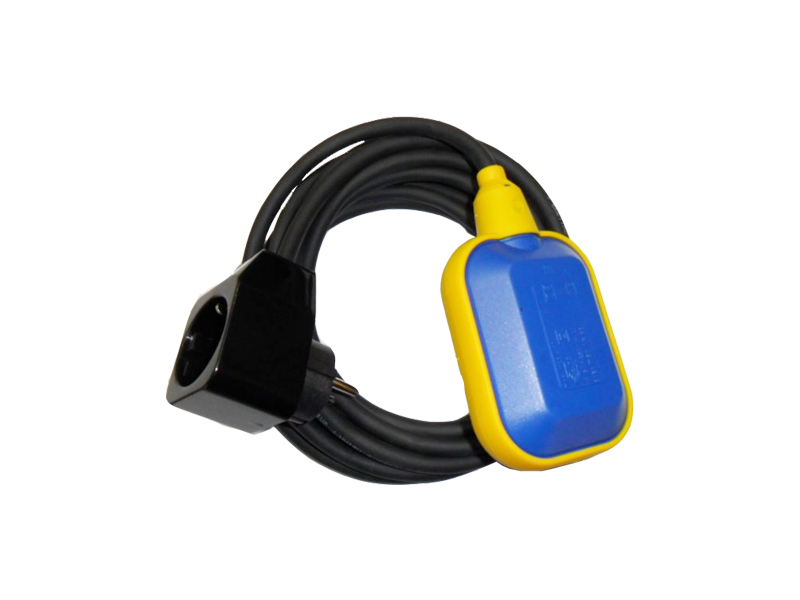

Plovákový spínač se zásuvkou a zástrčkou 10m

Plovákové spínače se používají zejména k hlídání úrovně hladiny.Lze je využít k odčerpávání nádrží, kdy slouží jako hlídání čerpadel proti chodu na sucho nebo naopak k doplňování nádrží, kdy při dosažení požadované hladiny čerpadlo vypnou.Plováky jsou určená pro čerpadla s motorem o napětí 230 V, s maximálním odběrem proudu 10 A.V případě pro použití pro čerpadla o napětí 400 V je nutné provést zapojení přes stykač.

Plováky mají pryžový kabel, který je odolnější proti „lámavosti“ ve studené vodě.

Parametry položky:

• Jmenovité napětí: 250 V
• Spínací proud (max.): 10 A
• Stupeň krytí: IP68
• Typ kontaktu: 1 přepínací kontakt
• Funkce: dopouštění / vyčerpávání
• Teplota čerpané kapaliny (min.): 0°C
• Teplota čerpané kapaliny (max): 50°C
• Materiálové složení: plast, kov, pryž
• Typ kabelu: H07RN-F 3x1,0
• Délka kabelu: 10 m
• Hmotnost: 1 kg

Ostatní : Plovák lze použít jak pro funkci dopouštění (nahoře vypnuto / dole zapnuto), tak pro funkci odčerpávání nádrží (nahoře zapnuto / dole vypnuto).

Pro obrácenou funkci je třeba v zásuvce přepojit kabely, schéma zapojení ovšem v návodu není.

Originální zapojení je pro variantu odčerpávání.
