Ruční křídlové čerpadlo KNAUTH K-4

Ruční křídlové čerpadlo KNAUTH K-4

Křídlová čerpadla „Original KNAUTH“ jsou určena k čerpání, přečerpávání a dopravě vody bez obsahu mechanických nečistot. Při použití čerpadla pro čerpání vody z kopané nebo ražené studny pamatujte na možný pokles hladiny ve studni. Součástí dodávky čerpadla není příslušenství pro čerpání ze studny nebo hlubokých nádrží (sací koš, sací potrubí, odvodňovací zařízení, výtlačné potrubí).

Montáž
Čerpadlo má dvě upevňovací patky pro montáž na svislou stěnu, konzolu nebo na jinou konstrukci. Instalujte čerpadlo svisle tak, aby výtlačný otvor směřoval směrem vzhůru. Sací potrubí čerpadel typu K, musí být na konci vybaveno sacím košem, nejlépe s mosaznou zpětnou klapkou s nerezovým sítkem. Průměr sacího potrubí by měl mít stejný průměr jaký má sací hrdlo čerpadla. Maximální výška sání je 7 m.
Před prvním použitím čerpadla musí být čerpadlo přes výtlačnou přírubu zcela zaplněno vodou. V ideálním případě je vhodné zavodnit i celé sací potrubí.

Při použití čerpadla k přečerpávání kapalin, kdy sací výška zpravidla nepřesahuje 1 metr, postačí opatřit čerpadlo vhodným sacím a výtlačným nástavcem, bez nutnosti použití sacího koše.

Provoz a údržba
Ke správné funkci čerpadla postačí občasné dotažení všech šroubových spojů na čerpadle, zejména obou matic ucpávkové příruby. V případě, že dojde k uvolnění dřevěné páky (protáčení na oku, vypadnutí), je třeba demontovat litinové oko z hřídele, páku nasadit na oko a lehkým poklepem ji narazit.

Pokud je pevně ukotvené čerpadlo používáno k čerpání vody ve venkovním prostředí a není doplněno odvodňovacím zařízením, je v zimním období nutno zajistit ochranu čerpadla a částí potrubí před účinky mrazu. Pokud nebudete čerpadlo delší dobu používat, je vhodné jej zdemontovat, vysušit a nalít do něj trochu rostlinného (slunečnicového) oleje. Pohybem rukojeti by měl být olej rovnoměrně rozprostřen po stěnách hydraulické komory.

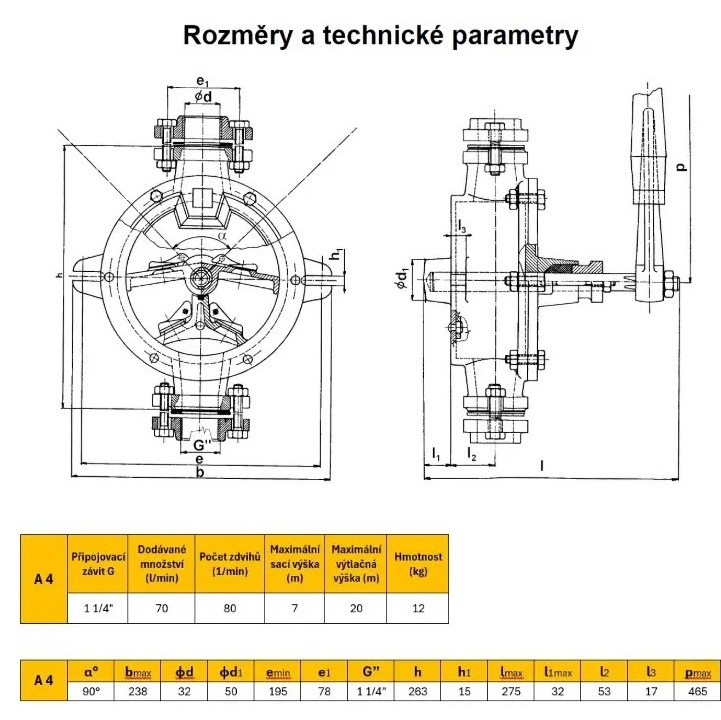

Parametry položky
Připojovací závit G : vnitřní 1 1/4“ (5/4“)
Dodávané množství kapaliny (l/min.) : 70
Počet zdvihů za minutu : 80
Maximální sací výška (m) : 7
Maximální výtlačná výška : 20
Hmotnost : 12,0 kg

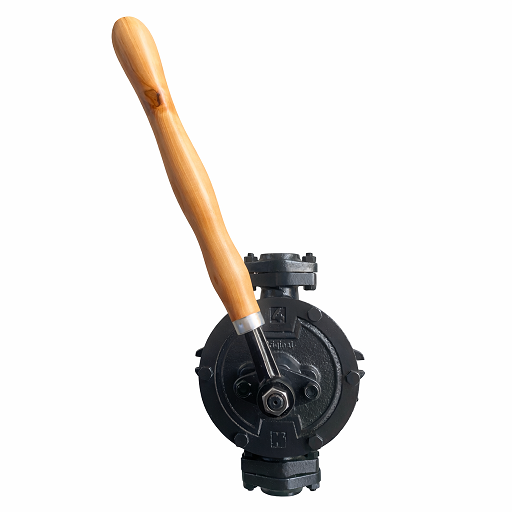

Foto je pouze ilustrační - barevné provedení se může lišit (zelená, modrá, černá).
