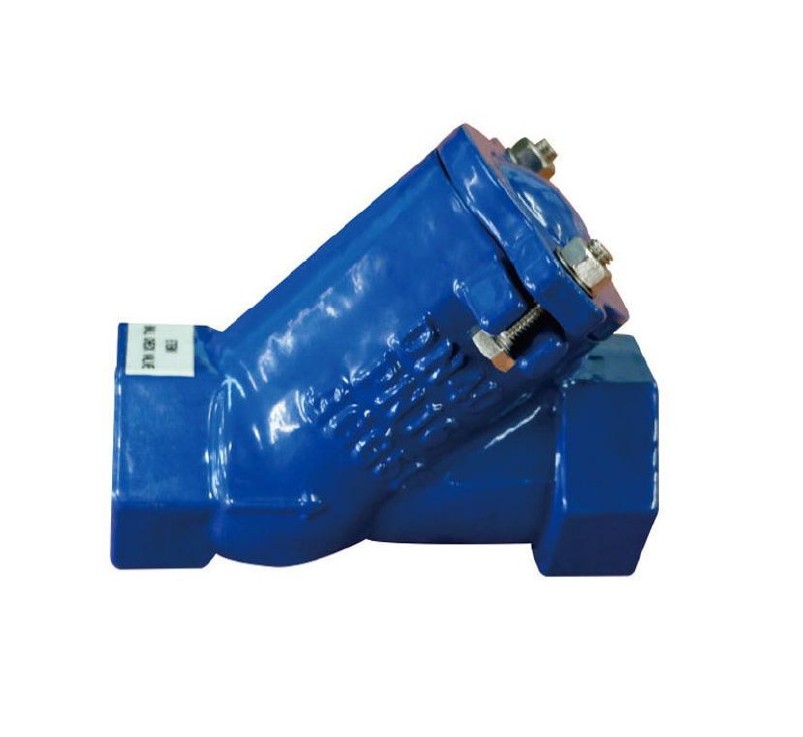

Zpětná klapka s koulí 2" závitová

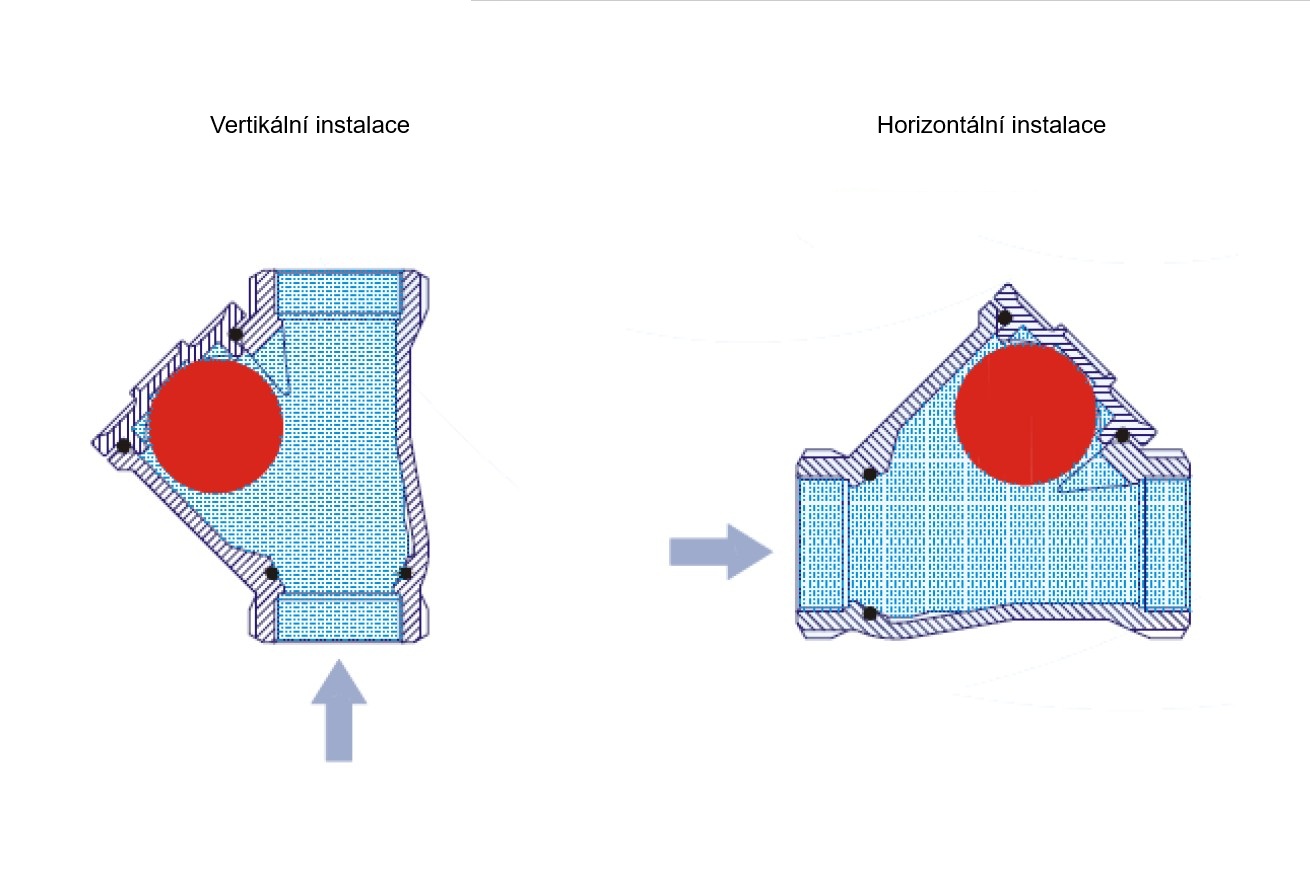

Závitová zpětná klapka s koulí se používá k zamezení zpětného toku pracovní látky. Je určená zejména pro odpadní vodu, užitkovou vodu nebo pro další neagresivní kapaliny. Jedná se o plnoprůtočnou armaturu těsněnou koulí. Klapka se vyznačuje nízkou tlakovou ztrátou, má jednoduše demontovatelné víko pro čištění nebo výměnu koule bez nutnosti vyjmutí z potrubního systému. Klapku je možné použít pro horizontální i vertikální instalaci s víkem směřujícím nahoru.


Princip :

Těleso zpětné klapky má tři otvory. Sání, výtlak a kontrolní otvor k vyjmutí těsnící koule, respektive k čištění potrubí a tělesa klapky. V klidové poloze gumou potažená koule těsní otvor sání. Dojde-li k sebemenší změně tlaku u vstupu sání, koule se uvolní. Jakmile začne docházet k průtoku kapaliny zpětnou klapkou, těsnící koule je proudem odvalena po vedení do polohy pod kontrolním otvorem a je zajištěn 100% průtok. Pokud dojde k poklesu tlaku na nulu, těsnící koule sklouzne zpět k otvoru sání a ten zcela uzavře.


Parametry položky :


• Pracovní teplota : -10°C až +80°C
• Maximální tlak : 16 Bar
• Minimální protitlak pro těsnost : 1 Bar
• Připojení : 2x vnitřní závit G2“

Materiálové provedení :


• Těleso a víko - tvárná litina EN-GJS-500-7, která je opatřená antikorozním epoxidovým nátěrem modré barvy odstínu RAL 5005 o tloušťce 250 mikronů
• Koule - ocel potažená pryží NBR
• Těsnění víka - pryž NBR
• Spojovací materiál - nerezová ocel AISI 304
