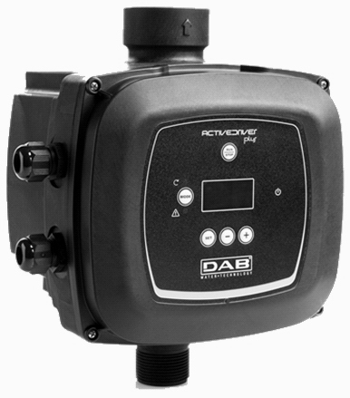

Frekvenční měnič DAB ACTIVE DRIVER PLUS M/M 1,1 60149661

ACTIVE DRIVER

je moderní integrovaný systém proměnlivého řízení otáček odstředivých čerpadel, kterým je dosahováno stálého tlaku i při proměnlivém průtoku.

ACTIVE DRIVER obsahuje:

• řídicí jednotku s výkonovým kmitočtovým měničem
• proporcionální tlakový snímač
• proporcionální snímač průtoku

ACTIVE DRIVER

Na základě informací o tlaku a průtoku dopravované kapaliny řídí proporcionálně integračním regulačním systémem otáčky elektromotoru odstředivého čerpadla tak, aby bylo dosahováno nastavené velikosti provozního tlaku i při proměnlivém průtoku.
Čerpadlo je spouštěno plynule, regulační konstanty P a I jsou měnitelné a umožňují přizpůsobení i netypickým čerpacím systémům, jako jsou například enormně dlouhá výtlačná či sací potrubí, kde je nutno počítat s větší kinetickou energií dopravovaného vodního sloupce, nebo systémy z enormně tuhých, nebo naopak pružných materiálů, které by mohly zapříčinit nestabilitu systému.
Systém vyhodnocuje i suchý chod (provoz bez vody), u kterého můžeme upravit nastavení minima průtoku (který bude vyhodnocen jako nulový) a čas zpoždění vypnutí čerpadla. Může se jednat o čas samonasávání (pokud se této funkce využívá), nebo o čas potřebný pro naplnění prázdného výtlačného potrubí (např. u některých typů závlah).
Zařízení umožňuje upravit maximální otáčky čerpadla jak směrem do podsynchronní, tak i nadsynchronní oblasti.
Při velmi nízkých průtocích (např. při nedokonale uzavřených ventilech) sníží systém provozní tlak, a sníží i únik.
Je propracována vzájemná součinnost při paralelním chodu dvou čerpadel se dvěma řídicími systémy s možností modifikace této součinnosti.
Lze změnit druh provozu a vnitřní algoritmus upravit i pro spolupráci s tlakovou nádobou. Všechny nastavitelné parametry jsou pro běžné provozní podmínky přednastaveny ve výrobě a lze se k nim kdykoliv vrátit. Jedinou podmínkou je nastavení jmenovitého proudu třífázových elektromotorů pro správnou činnost elektronické nadproudové ochrany, chránící čerpadlo proti nadměrnému oteplení. Proti nadměrnému oteplení je chráněn i výstupní výkonový člen kmitočtového měniče. Systémy ACTIVE DRIVER pro výkony motorů od 2,2 kW komunikují s okolím přes dva dvoustavové výstupy a tři vstupy. Výstupy informují o chodu čerpadla nebo o poruchovém stavu. Pomocí vstupů lze čerpadlo blokovat, nebo zvolit druhý přednastavený provozní tlak. Vstupy i výstupy lze programově kdykoliv aktivovat nebo deaktivovat. Změnu parametrů, aktivaci některých funkcí nebo volbu parametru, který chceme zobrazit, provádíme čtyřmi membránovými tlačítky na průčelí ACTIVE DRIVERU. Označení parametru a jeho velikost se zobrazuje na sedmisegmentovém displeji smluvním způsobem.

VLASTNOSTI

• konstantním tlakem zajišťuje komfort
• zvyšuje životnost čerpadla
• umožňuje úsporu energie
• snadno se instaluje
• dovoluje kdykoliv snadnou změnu parametrů
• je zcela kompaktní
• vylučuje přetlak a tlakové rázy
• provoz je tichý
• Skladové rozměry 18/22/28
